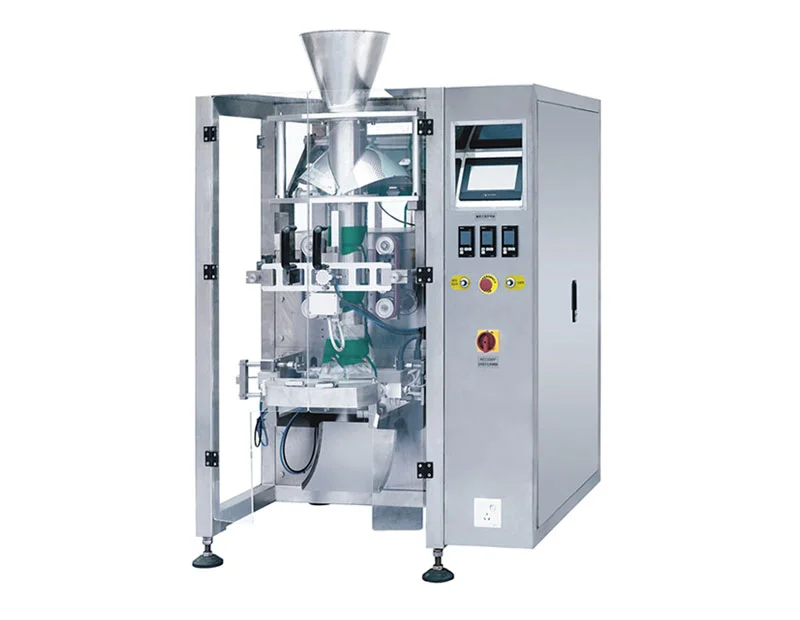

ماكينات تعبئة وتغليف عمودية (VFFS) بالنظام الحجمي (نظام وزني دقيق)
VFFS Packaging Equipment
تأتي ماكينات التعبئة والتغليف العمودية مزودة بـ كتف تشكيل (وحدة تشكيل) لضمان دقة تعبئة المواد، مع أنظمة لحام حراري عمودي وأفقي، وعمليات قطع مصممة جميعها لإنجاز مهام التشكيل والتعبئة واللحام بشكل أوتوماتيكي بالكامل. كما تعمل الماكينات باستخدام نظام تحكم منطقي مبرمج (PLC) مع نظام دفع مؤازر لضمان إجراء تعديلات دقيقة وموثوقة لطول الكيس والتحكم في درجات الحرارة. فضلاً عن ذلك، تعمل شاشة اللمس سهلة الاستخدام على تبسيط عملية التشغيل، مع إمكانية تخزين مجموعات متعددة من المعايير لتغيير نوع المنتج بسرعة. وقد تم تصنيع هيكل الآلة من الفولاذ المقاوم للصدأ (ستانلس ستيل 304) المخصص للأغراض الغذائية، لتلبي بذلك وبموثوقية متطلبات النظافة في قطاعات الأغذية والسلع الاستهلاكية والأدوية.
وعلاوة على ذلك، تُعد هذه الآلة العمودية مناسبة لتعبئة الحبيبات، والمساحيق، والسوائل، وغيرها من المنتجات الصلبة، وتدعم أنماطاً متنوعة من الأكياس، بما في ذلك أكياس الوسادة، والأكياس ذات الجوانب المطوية (طيات/ ثنيات جانبية)، والأكياس ذات اللحام الخلفي. كما يمكن تخصيص أي متطلبات محددة، مثل ضخ النيتروجين للحفاظ على نضارة المنتج، لتلبية المتطلبات الخاصة.
أنظمة تعبئة وتغليف مخصصة لمختلف أشكال المنتجات
المواصفات
ماكينة تعبئة وتغليف عمودية (VFFS) بالنظام الحجمي، سلسلة RL-320
| سرعة التعبئة | 25 إلى 85 كيس/ دقيقة |
|---|---|
| قياس الكيس | العرض: 60 إلى 150 مم، الطول: 50 إلى 250 مم (يمكن أن يصل طول الكيس إلى 300 مم عند استخدام نظام السحب المزدوج) |
| عرض الفيلم | 140 إلى 320 مم |
| مواد أكياس التغليف | الأفلام المصفحة القابلة للحام الحراري : OPP/PE/PVC، و OPP/CPP، وKOP/CPP، ورقائق الألمنيوم (ALU-FOIL). بالنسبة لفيلم (PE) أحادي الطبقة: يتطلب استخدام جهاز خاص للحام الحراري مخصص لفيلم (PE). |
| ميزات أخرى | الترميز الطباعة بالنقل الحراري: تقنية طباعة حرارية لبيانات المنتج. الترميز ببكرة الحبر: نظام طباعة يستخدم بكرات حبر جاف أو مبلل. الترميز بنفث الحبر: نظام الطباعة النافثة للحبر (تاريخ الإنتاج، إلخ). التحكم في الغاز والهواء ضخ الغاز: دفع غاز خامل (مثل النيتروجين) داخل الكيس لتمديد فترة صلاحية المنتج. ثقب التهوية: عمل ثقوب للسماح بخروج الهواء الزائد من الكيس. تفريغ الهواء: التخلص من الهواء المحبوس داخل الكيس (تتوفر بأنواع: النوع الإسفنجي، نوع الزنبرك/النابض، أو نوع الثقوب الدقيقة). التلقيم تلقيم الأكياس: نظام تلقيم الأكياس الجاهزة أو توجيه مسار الفيلم. تلقيم المواد الترويجية: نظام إضافي لإضافة الألعاب أو الهدايا داخل العبوة. التخريم تخريم خط التمزق: عمل ثقوب دقيقة لتسهيل فتح الأكياس المتصلة. ثقب تعليق الأكياس: عمل ثقب لتعليق الكيس على الأرفف. ثقب منطقة اللحام: عمل ثقوب في المنطقة الملحومة للأغراض التقنية. أخرى تشكيل الجوانب المطوية: إضافة طيات جانبية للكيس لزيادة حجمه وتسهيل وقوفه (مثل أكياس القهوة). وحدة الاهتزاز: تُستخدم لضمان استقرار المنتج داخل الكيس أثناء التعبئة لمنع تراكمه. |
| سماكة الفيلم | 0.04 إلى 0.08 مم |
| القدرة الكلية/ الجهد | 2.2kW/220V 50-60Hz |
| استهلاك الهواء | 300 لتر/ دقيقة، 0.8 × 105 باسكال |
| الابعاد الكلية (الطول × العرض × الارتفاع) | 1150 × 820 × 1400 مم (مع قادوس التغذية) |
| وزن الماكينة | 250 كجم |
ماكينة تعبئة وتغليف عمودية (VFFS) بالنظام الحجمي، سلسلة RL-398
| سرعة التعبئة | 15 إلى 80 كيس/ دقيقة |
|---|---|
| قياس الكيس | العرض: 70 إلى 200 مم، الطول: 50 إلى 300 مم (يمكن أن يصل طول الكيس إلى 400 مم عند استخدام نظام السحب المزدوج) |
| عرض الفيلم | 160 إلى 430 مم |
| مواد أكياس التغليف | الأفلام المصفحة القابلة للحام الحراري : OPP/PE/PVC، و OPP/CPP، وKOP/CPP، ورقائق الألمنيوم (ALU-FOIL). بالنسبة لفيلم (PE) أحادي الطبقة: يتطلب استخدام جهاز خاص للحام الحراري مخصص لفيلم (PE). |
| ميزات أخرى | الترميز الطباعة بالنقل الحراري: تقنية طباعة حرارية لبيانات المنتج. الترميز ببكرة الحبر: نظام طباعة يستخدم بكرات حبر جاف أو مبلل. الترميز بنفث الحبر: نظام الطباعة النافثة للحبر (تاريخ الإنتاج، إلخ). التحكم في الغاز والهواء ضخ الغاز: دفع غاز خامل (مثل النيتروجين) داخل الكيس لتمديد فترة صلاحية المنتج. ثقب التهوية: عمل ثقوب للسماح بخروج الهواء الزائد من الكيس. تفريغ الهواء: التخلص من الهواء المحبوس داخل الكيس (تتوفر بأنواع: النوع الإسفنجي، نوع الزنبرك/النابض، أو نوع الثقوب الدقيقة). اللحام نظام لحام أفقي يتم التحكم فيه بواسطة محرك "سيرفو" لضمان دقة وسرعة عالية في إغلاق الأكياس. التلقيم تلقيم الأكياس: نظام تلقيم الأكياس الجاهزة أو توجيه مسار الفيلم. تلقيم المواد الترويجية والدعائية: نظام إضافي لإضافة الألعاب أو الهدايا داخل العبوة. التخريم تخريم خط التمزق: عمل ثقوب دقيقة لتسهيل فتح الأكياس المتصلة. ثقب تعليق الأكياس: عمل ثقب لتعليق الكيس على الأرفف. ثقب منطقة اللحام: عمل ثقوب في المنطقة الملحومة للأغراض التقنية. أخرى وحدة الاهتزاز: يستخدم لتسوية المنتج داخل الكيس وضمان استقراره أثناء التعبئة. وحدة الشريط الملون: جهاز يستخدم لإضافة أو تحديد شرائط ملونة على كيس التغليف لأغراض جمالية أو لتمييز العلامة التجارية أو كعلامة فنية للقطع. |
| سماكة الفيلم | 0.05 إلى 0.10 مم |
| القدرة الكلية/ الجهد | 2.5kW/220V 50-60Hz |
| استهلاك الهواء | 400 لتر/ دقيقة، 0.8 × 105 باسكال |
| الابعاد الكلية (الطول × العرض × الارتفاع) | 1400 × 950 × 1680 مم (مع قادوس التغذية) |
| وزن الماكينة | 350 كجم |
ماكينة تعبئة وتغليف عمودية (VFFS) بالنظام الحجمي، سلسلة RL-420
| سرعة التعبئة | 15 إلى 80 كيس/ دقيقة |
|---|---|
| قياس الكيس | العرض: 80 إلى 205 مم، الطول: 100 إلى 300 مم (يمكن أن يصل طول الكيس إلى 400 مم عند استخدام نظام السحب المزدوج) |
| عرض الفيلم | 170 إلى 430 مم |
| مواد أكياس التغليف | الأفلام المصفحة القابلة للحام الحراري : OPP/PE/PVC، و OPP/CPP، وKOP/CPP، ورقائق الألمنيوم (ALU-FOIL). بالنسبة لفيلم (PE) أحادي الطبقة: يتطلب استخدام جهاز خاص للحام الحراري مخصص لفيلم (PE). |
| ميزات أخرى | الترميز الطباعة بالنقل الحراري: تقنية طباعة حرارية لبيانات المنتج. الترميز ببكرة الحبر: نظام طباعة يستخدم بكرات حبر جاف أو مبلل. الترميز بنفث الحبر: نظام الطباعة النافثة للحبر (تاريخ الإنتاج، إلخ). التحكم في الغاز والهواء ضخ الغاز: دفع غاز خامل (مثل النيتروجين) داخل الكيس لتمديد فترة صلاحية المنتج. ثقب التهوية: عمل ثقوب للسماح بخروج الهواء الزائد من الكيس. تفريغ الهواء: التخلص من الهواء المحبوس داخل الكيس (تتوفر بأنواع: النوع الإسفنجي، نوع الزنبرك/النابض، أو نوع الثقوب الدقيقة). التلقيم تلقيم الأكياس: نظام تلقيم الأكياس الجاهزة أو توجيه مسار الفيلم. تلقيم المواد الترويجية: نظام إضافي لإضافة الألعاب أو الهدايا داخل العبوة. التخريم تخريم خط التمزق: عمل ثقوب دقيقة لتسهيل فتح الأكياس المتصلة. ثقب تعليق الأكياس: عمل ثقب لتعليق الكيس على الأرفف. ثقب منطقة اللحام: عمل ثقوب في المنطقة الملحومة للأغراض التقنية. أخرى إدراج صمام تفريغ الغاز أحادي الاتجاه، تشكيل الجوانب المطوية / جهاز القادوس العلوي، جهاز الاهتزاز، جهاز دعم المواد السفلي، جهاز الشريط الملون، جهاز محاذاة الحواف |
| سماكة الفيلم | 0.06 إلى 0.10 مم |
| القدرة الكلية/ الجهد | 3.0kW/220V 50-60Hz |
| استهلاك الهواء | 400 لتر/ دقيقة، 0.8 × 105 باسكال |
| الابعاد الكلية (الطول × العرض × الارتفاع) | 1900 × 1050 × 1550 مم |
| وزن الماكينة | 450 كجم |
ماكينة تعبئة وتغليف عمودية (VFFS) بالنظام الحجمي، سلسلة RL-520
| سرعة التعبئة | 10 إلى 70 كيس/ دقيقة |
|---|---|
| قياس الكيس | العرض: 80 إلى 205 مم، الطول: 100 إلى 320 مم (يمكن أن يصل طول الكيس إلى 400 مم عند استخدام نظام السحب المزدوج) |
| عرض الفيلم | 180 إلى 520 مم |
| مواد أكياس التغليف | الأفلام المصفحة القابلة للحام الحراري : OPP/PE/PVC، و OPP/CPP، وKOP/CPP، ورقائق الألمنيوم (ALU-FOIL). بالنسبة لفيلم (PE) أحادي الطبقة: يتطلب استخدام جهاز خاص للحام الحراري مخصص لفيلم (PE). |
| ميزات أخرى | الترميز الطباعة بالنقل الحراري: تقنية طباعة حرارية لبيانات المنتج. الترميز ببكرة الحبر: نظام طباعة يستخدم بكرات حبر جاف أو مبلل. الترميز بنفث الحبر: نظام الطباعة النافثة للحبر (تاريخ الإنتاج، إلخ). التحكم في الغاز والهواء ضخ الغاز: دفع غاز خامل (مثل النيتروجين) داخل الكيس لتمديد فترة صلاحية المنتج. ثقب التهوية: عمل ثقوب للسماح بخروج الهواء الزائد من الكيس. تفريغ الهواء: التخلص من الهواء المحبوس داخل الكيس (تتوفر بأنواع: النوع الإسفنجي، نوع الزنبرك/النابض، أو نوع الثقوب الدقيقة). التلقيم تلقيم الأكياس: نظام تلقيم الأكياس الجاهزة أو توجيه مسار الفيلم. تلقيم المواد الترويجية: نظام إضافي لإضافة الألعاب أو الهدايا داخل العبوة. التخريم تخريم خط التمزق: عمل ثقوب دقيقة لتسهيل فتح الأكياس المتصلة. ثقب تعليق الأكياس: عمل ثقب لتعليق الكيس على الأرفف. ثقب منطقة اللحام: عمل ثقوب في المنطقة الملحومة للأغراض التقنية. أخرى إدراج صمام تفريغ الغاز أحادي الاتجاه، تشكيل الجوانب المطوية / جهاز القادوس العلوي جهاز الاهتزاز، جهاز دعم المواد السفلي، جهاز الشريط الملون، جهاز محاذاة الحواف |
| سماكة الفيلم | 0.06 إلى 0.10 مم |
| القدرة الكلية/ الجهد | 3.0kW/220V 50-60Hz |
| استهلاك الهواء | 400 لتر/ دقيقة، 0.8 × 105 باسكال |
| الابعاد الكلية (الطول × العرض × الارتفاع) | 1900 × 1180 × 1800 مم (مع قادوس التغذية) |
| وزن الماكينة | 500 كجم |
ماكينة تعبئة وتغليف عمودية (VFFS) بالنظام الحجمي، سلسلة RL-720
| سرعة التعبئة | 5 إلى 50 كيس/ دقيقة |
|---|---|
| قياس الكيس | العرض: 110 إلى 350 مم، الطول: 100 إلى 420 مم (يمكن أن يصل طول الكيس إلى 600 مم عند استخدام نظام السحب المزدوج) |
| عرض الفيلم | 240 إلى 720 مم |
| مواد أكياس التغليف | الأفلام المصفحة القابلة للحام الحراري : OPP/PE/PVC، و OPP/CPP، وKOP/CPP، ورقائق الألمنيوم (ALU-FOIL). بالنسبة لفيلم (PE) أحادي الطبقة: يتطلب استخدام جهاز خاص للحام الحراري مخصص لفيلم (PE). |
| ميزات أخرى | الترميز الطباعة بالنقل الحراري، الترميز ببكرة الحبر، الترميز بنفث الحبر. التحكم في الغاز والهواء ضخ الغاز، ثقب التهوية، تفريغ الهواء (النوع الإسفنجي/ نوع الزنبرك/ نوع الثقوب الدقيقة). الفيلم واللحام تبريد فيلم (PE) بالهواء، سحب الفيلم بالتفريغ الهوائي، لحام عرضي يعمل بنظام المؤازرة (سيرفو). التلقيم تلقيم الأكياس، تلقيم المواد الترويجية (ألعاب/هدايا). التخريم تخريم خط التمزق (أكياس متصلة بخط تمزق مخرم)، ثقب تعليق الأكياس، ثقب منطقة اللحام. أخرى إدراج صمام تفريغ الغاز أحادي الاتجاه، تشكيل الجوانب المطوية/ جهاز القادوس العلوي، جهاز الاهتزاز، جهاز دعم المواد السفلي، جهاز الشريط الملون، جهاز محاذاة الحواف. |
| سماكة الفيلم | 0.06 إلى 0.12 مم |
| القدرة الكلية/ الجهد | 3.5kW/220V 50-60Hz |
| استهلاك الهواء | 800 لتر/ دقيقة، 0.8 × 105 باسكال |
| الابعاد الكلية (الطول × العرض × الارتفاع) | 1800 × 1360 × 1900 مم (مع قادوس التغذية) |
| وزن الماكينة | 800 كجم |
ماكينة تعبئة وتغليف عمودية (VFFS) بالنظام الحجمي، سلسلة RL-720T
| سرعة التعبئة | 5 إلى 30 كيس/ دقيقة |
|---|---|
| قياس الكيس | عرض الكيس (من الأمام): 100 إلى 240 مم، عرض الكيس (من الجانب): 65 إلى 120 مم |
| عرض اللحام الجانبي: 5 إلى 10 مم، طول الكيس: 100 إلى 420 مم | |
| عرض الفيلم | 280 إلى 720 مم |
| مواد أكياس التغليف | الأفلام المصفحة القابلة للحام الحراري: OPP/PE/PVC، وOPP/CPP، وKOP/CPP، ورقائق الألمنيوم. بالنسبة لفيلم PE أحادي الطبقة، يلزم وجود جهاز لحام حراري مخصص لفيلم PE |
| ميزات أخرى | الترميز الطباعة بالنقل الحراري، الترميز ببكرة الحبر، الترميز بنفث الحبر. التحكم في الغاز والهواء ضخ الغاز، ثقب التهوية، تفريغ الهواء (النوع الإسفنجي/ نوع الزنبرك/ نوع الثقوب الدقيقة). الفيلم واللحام سحب الفيلم بالتفريغ الهوائي، لحام عرضي يعمل بنظام المؤازرة (سيرفو). التلقيم تلقيم الأكياس، تلقيم المواد الترويجية والدعائية (ألعاب/هدايا). التخريم تخريم خط الفتح بسهولة (أكياس متصلة بخط الفتح)، ثقب تعليق الأكياس، ثقب منطقة اللحام. أخرى إدراج صمام تفريغ الغاز أحادي الاتجاه، وحدة الاهتزاز، وحدة دعم المواد من الأسفل. |
| سماكة الفيلم | 0.06 إلى 0.10 مم |
| القدرة الكلية/ الجهد | 4.0kW/220V 50-60Hz |
| استهلاك الهواء | 600 لتر/ دقيقة، 0.8 × 105 باسكال |
| الابعاد الكلية (الطول × العرض × الارتفاع) | 1900 × 1600 × 2300 مم (مع قادوس تغذية) |
| وزن الماكينة | 900 كجم |
ماكينة تعبئة وتغليف عمودية (VFFS) بالنظام الحجمي، سلسلة RL-820
| سرعة التعبئة | 5 إلى 30 كيس/ دقيقة |
|---|---|
| قياس الكيس | عرض الكيس: 150 إلى 400 مم، طول الكيس: 100 إلى 540 مم (يمكن أن يصل طول الكيس إلى 700 مم عند استخدام نظام السحب المزدوج). |
| عرض الفيلم | 300 إلى 820 مم |
| مواد أكياس التغليف | الأفلام المصفحة القابلة للحام الحراري: OPP/PE/PVC، وOPP/CPP، وKOP/CPP، ورقائق الألمنيوم. بالنسبة لفيلم PE أحادي الطبقة، يلزم وجود جهاز لحام حراري مخصص لفيلم PE |
| ميزات أخرى | الترميز الطباعة بالنقل الحراري، الترميز ببكرة الحبر، الترميز بنفث الحبر. التحكم في الغاز والهواء ضخ الغاز، ثقب التهوية، تفريغ الهواء (النوع الإسفنجي/ نوع الزنبرك/ نوع الثقوب الدقيقة). الفيلم واللحام تبريد فيلم (PE) بالهواء، سحب الفيلم بالتفريغ الهوائي، لحام عرضي يعمل بنظام المؤازرة (سيرفو). التلقيم تلقيم الأكياس، تلقيم المواد الترويجية والدعائية (ألعاب/هدايا). التخريم تخريم خط الفتح بسهولة (أكياس متصلة بخط الفتح)، ثقب تعليق الأكياس، ثقب منطقة اللحام. أخرى إدراج صمام تفريغ الغاز أحادي الاتجاه، تشكيل الجوانب المطوية/ وحدة القادوس العلوي، وحدة الاهتزاز، وحدة دعم المواد من الأسفل، وحدة الشريط الملون، وحدة محاذاة الحواف. |
| سماكة الفيلم | 0.06 إلى 0.13 مم |
| القدرة الكلية/ الجهد | 4.0kW/220V 50-60Hz |
| استهلاك الهواء | 800 لتر/ دقيقة، 0.8 × 105 باسكال |
| الابعاد الكلية (الطول × العرض × الارتفاع) | 1800 × 1300 × 2210 مم (مع قادوس تغذية) |
| وزن الماكينة | 800 كجم |
